| ブランド名: | Crystro |
| モデル番号: | SGGG |
| MOQ: | 25pcs |
| 価格: | $89 |
| 配達時間: | 1～2週間 |
| 支払条件: | T/T |

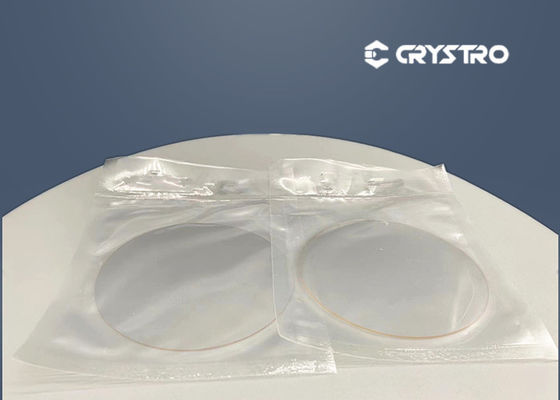

LPE成長Bi:RIG SGGG基板用 3インチ径 GSGGクリスタルウェハー
当社の単結晶基板は、高度な材料アプリケーションにおける最高水準を満たすよう精密に設計されており、卓越した品質と性能を提供します。最先端技術での使用に特化して設計されたこれらの基板は、半導体、電子、光学デバイスの基本的なプラットフォームとして機能します。誘電率30のこれらの基板は、優れた電気絶縁特性を提供し、安定した誘電体挙動が不可欠な高周波およびマイクロ波アプリケーションに最適です。
立方体または円形のタイプで利用可能な当社の単結晶基板は、幅広い業界のニーズに対応します。立方体形状は、正確な配向と均一な特性を必要とするアプリケーションに特に適していますが、円形基板は、さまざまな製造プロセスおよび装置との互換性を保証します。どちらのタイプも、信頼性の高いデバイス性能を達成するために不可欠な均一性と一貫性を維持するために細心の注意を払って製造されています。
当社の単結晶基板の際立った特徴の1つは、最大4インチ径のサイズであり、大規模なデバイス製造に十分な表面積を提供します。4インチ径のサイズは、取り扱いやすさと十分な作業領域の間の完璧なバランスであり、効率的な処理と複雑なデバイスアーキテクチャへの統合を容易にします。このサイズ仕様により、当社の基板は非常に汎用性が高く、幅広い半導体製造ツールと互換性があります。
優れた表面品質と即時使用の準備を保証するために、当社の基板はEPI研磨または両面研磨仕上げで利用可能です。EPI研磨オプションは、追加の表面処理なしでエピタキシャル層成長に完全に準備されていることを意味する、EPI対応として特別に設計されています。この機能は、製造ワークフローを大幅に合理化し、処理時間を短縮し、全体的な生産効率を向上させます。両面研磨仕上げは、両側に超平滑な表面を提供し、最小限の表面欠陥と卓越した光学透明性を要求するアプリケーションに最適です。
当社の単結晶基板は、優れた磁気光学基板としても機能し、磁気光学効果に依存する高度な光学デバイスの開発に不可欠です。この特性は、光の偏光と伝搬の精密な制御が必要な光アイソレーター、変調器、センサーのアプリケーションに特に有益です。これらの基板の固有の特性により、そのような特殊なデバイスでのパフォーマンスと信頼性が向上します。
最高品質と業界標準への準拠を保証するために、当社の単結晶基板の各バッチには包括的なテストレポートが付属しています。このドキュメントは、基板の物理的、化学的、電気的特性に関する詳細情報を提供し、顧客が厳格な仕様を満たす製品を受け取ることを保証します。テストレポートは、品質の貴重な保証として機能し、重要なアプリケーションでの基板の使用に対する信頼と自信を促進します。
要約すると、当社の単結晶基板は、30の高い誘電率、汎用性の高い立方体および円形タイプ、便利な4インチ径サイズ、およびEPI研磨および両面研磨仕上げを含む優れた研磨オプションを組み合わせています。それらの磁気光学基板機能は、それらのアプリケーション範囲をさらに拡大し、研究者と製造業者の両方にとって好ましい選択肢となっています。提供されるテストレポートとEPI対応の表面により、これらの基板は最も要求の厳しい半導体および光学デバイス製造プロセスをサポートする準備ができており、最適なパフォーマンスと信頼性を保証します。
| 研磨 | EPI研磨または両面研磨 (GSGG、Ra≤1nm、3インチ径) |
| 化学式 | 置換GGG |
| 長さ公差 | ±0.2mm |
| 熱伝導率 | 7.4 W·m⁻¹·K⁻¹ |
| 格子定数 | 12.497 ± 0.003 Å |
| 誘電率 | 30 |
| 角度方向 | カスタマイズ |
| 鉱物学的 | ガーネット |
| 厚さ | 0.5 または 0.63 mm |
| タイプ | 立方体 / 円形 |
Crystro単結晶基板、モデル番号SGGG、中国製は、高度な科学および産業アプリケーションの厳しい要求を満たすように設計された精密工学材料です。最大4インチ径のサイズと0.5または0.63 mmの厚さオプションを備えたこれらの基板は、卓越した構造的完全性と均一性を提供し、さまざまな高精度用途に最適です。
Crystro SGGG基板の主なアプリケーションの1つは、エピタキシャル（EPI対応）薄膜の製造です。12.497 ± 0.003 Åの優れた格子定数は、格子ミスマッチを最小限に抑え、高品質のエピタキシャル層の成長に不可欠です。研究者や製造業者は、完璧な結晶配向と表面品質が不可欠な高度な半導体デバイス、光学コーティング、その他の高性能電子部品の開発にこれらの基板を利用しています。
さらに、Crystro SGGG基板は優れた磁気光学基板として機能し、磁気光学デバイス、センサー、アイソレーターのアプリケーションに非常に適しています。置換GGGの化学式は磁気光学特性を向上させ、光と磁気相互作用の精密な制御を必要とするデバイスでのパフォーマンスを向上させます。これにより、通信、データストレージ、量子コンピューティングなどの分野で好まれる選択肢となっています。
研究室や半導体製造に加えて、これらの単結晶基板は、光電子デバイス製造、レーザー技術、集積フォトニック回路で広く使用されています。各基板に付属する包括的なテストレポートの利用可能性は、品質と一貫性を保証し、重要なアプリケーションでのユーザーに自信を提供します。
全体として、CrystroのSGGG単結晶基板は、卓越した材料品質と精密な寸法パラメータを組み合わせており、エピタキシャル膜成長技術と磁気光学アプリケーションの進歩に不可欠なコンポーネントとなっています。EPI対応の表面と信頼性の高い化学組成は、現代のエレクトロニクスおよびフォトニクス産業のイノベーションに大きく貢献しています。
Crystroは、中国製のプレミアム単結晶基板、モデル番号SGGGを提供しています。これらの基板は、高品質のガーネット鉱物材料で作られており、立方体/円形のタイプ構造で、直径は最大4インチです。
YIGの基板材料として特別に設計されたSGGG基板は、7.4 W·m⁻¹·K⁻¹の優れた熱伝導率でYIGおよびBIG膜のエピタキシャル成長をサポートします。利用可能な標準厚さは0.5mmで、精密で信頼性の高い薄膜アプリケーションに最適化されています。
当社の製品カスタマイズサービスにより、お客様の正確な仕様に合わせて単結晶基板を調整し、エピタキシャル成長プロセスとの互換性と優れたパフォーマンスを保証できます。特定の寸法や特定の表面仕上げが必要な場合でも、CrystroのSGGG基板は高度な研究および産業アプリケーションに最適な基盤を提供します。
当社の単結晶基板製品ラインは、製品ライフサイクル全体を通じて包括的な支援を提供する専任のテクニカルサポートチームによってサポートされています。お客様固有の使用例で最適なパフォーマンスを確保するために、基板の選択、取り扱い、アプリケーションに関する専門家のアドバイスを提供しています。
テクニカルサポートサービスには、詳細な製品仕様、材料特性コンサルティング、統合または処理中に発生した問題に対処するためのトラブルシューティング支援が含まれます。また、独自のプロジェクト要件に合わせてカスタマイズされたソリューションを提供し、互換性と強化された機能性を保証します。
直接的なテクニカルサポートに加えて、基板研磨、配向カスタマイズ、品質保証テストなどのさまざまなサービスを提供しています。最先端の施設により、結晶品質と寸法を正確に制御でき、高度な半導体および光電子アプリケーションの厳格な要求を満たします。
継続的な改善とイノベーションにコミットし、フィードバックを組み込み、次世代の基板材料を開発するために顧客と緊密に協力しています。私たちの目標は、応答性の高い知識豊富なサービスに裏打ちされた信頼性の高い高品質の単結晶基板を提供することで、お客様の成功をサポートすることです。
各単結晶基板は、最高品質基準を満たすことを保証するために、梱包前に慎重に検査およびクリーニングされます。基板は、取り扱いおよび輸送中の損傷を防ぐために、保護ホルダーまたはトレイに個別に配置されます。
配送のために、基板は衝撃や振動を吸収するように設計された静電気防止、クッション付きコンテナにしっかりと梱包されます。梱包材は、湿気、ほこり、静電気放電から保護するように選択されており、輸送中の基板の完全性を維持します。
すべての出荷には、製品仕様、取り扱い説明書、品質証明書などの詳細なドキュメントが含まれています。お客様の要件に合わせてさまざまな配送オプションを提供し、世界中へのタイムリーで安全な配送を保証します。
単結晶基板の元の状態を維持するために、受け取り時にパッケージを慎重に取り扱ってください。
