商品の詳細:
お支払配送条件:
|
方式: | LiNbO3 | 水晶Sturucture: | 、空間群R3c Trigonalのポイント グループ3m |
---|---|---|---|
Mohsの硬度: | 5 | 配達: | 1-4週 |

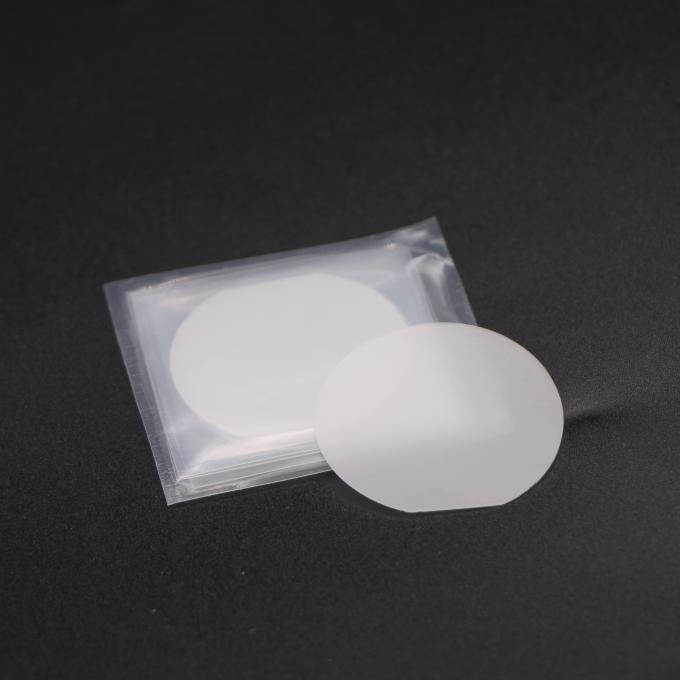

パッキング: | 不活性ガスで満ちている袋で詰まる各基質のための個々の容器。 | 第一次オリエンテーションの平たい箱: | 22mm+/-2mm (3インチ) 32mm+/-2mm (4インチ) |
標準サイズ: | φ6」(150mm) +/-0.3mm | キュリー温度: | 1142℃ +/-0.7℃ |
ハイライト: | サーキュレータのリチウム ニオブ酸塩の単結晶,繊維の光学アイソレーターLiNbO3の水晶 |

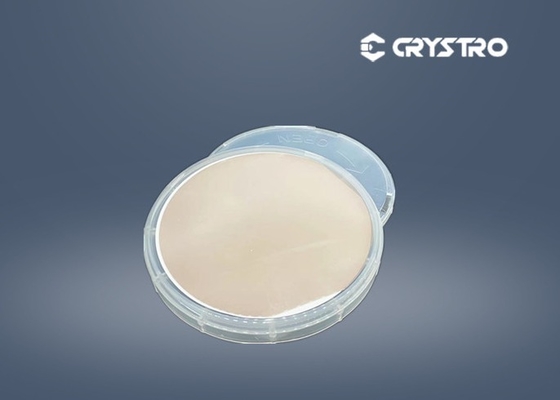

Crystroの良質のリチウム ニオブ酸塩LiNbO3 LNの単結晶
リチウム ニオブ酸塩(LN)、顕著で、多目的な材料は、長年に渡る私達の日常生活に影響を及ぼした:私達の携帯電話で使用される無線周波数のろ過の実現にインターネットの背骨を形作る高速光通信を可能にすることから。このhalf-century-old材料は現在薄膜LNの回転を統合したphotonicsを包含している。製造のウエファー スケール、nanofabricationの技術の進歩と伴われる絶縁体(LNOI)のLNの良質、薄膜の成功は高性能統合されたnanophotonic部品を可能にさせた。
Crystroは提供する:
LiNbO3水晶適用:
1. Pockelsの細胞
2. Qスイッチ
3.段階の変調器
4.表面の音波(鋸)のウエファー
LiNbO3の基本的な特性:
成長方法 | Czochralski方法 |
結晶構造 | Trigonalシステム |
一定したに格子をつけなさい | a=b=5.148Å c=13.863 Å |
融点 | 1250℃ |
キュリー温度 | 1142の℃ |
密度 | 4.64 g/cm3 |
Mohsの硬度 | 5 |
分光伝送範囲 | 0.4-2.9um |
R.i. | No=2.286 ne=2.203 (632.8nm) |
非線形係数 | D33=34.45、d31=d15=5.95、d22=13.07 (PMV-1) |
電気光学係数 | γ13=8.6、γ22=3.4、γ33=30.8、γ51=28.0、γ22=6.00 (pmv-1) |
分光伝送範囲 | 370 - 5000nm >68% (632.8nm) |
熱拡張係数 | A11=15.4 X 10-6/k、a33=7.5X10-6/k |
光学等級LiNbO3 | 鋸の等級LiNbO3 | |
オリエンテーション | Xカット、Zカット(+/-0.2°) | 、YカットZカット、 |
Yカットの36°、Yカットの64°、Yカットの128° | ||
第一次オリエンテーションの平たい箱 | 22mm+/-2mm (3インチ) | 22mm+/-2mm (3インチ) |
32mm+/-2mm (4インチ) | 32mm+/-2mm (4インチ) | |
標準サイズ | φ3」(76.2mm) +/-0.3mm | φ3」(76.2mm) +/-0.3mm |
φ4」(100mm) +/-0.3mm | φ4」(100mm) +/-0.3mm | |
φ6」(150mm) +/-0.3mm | φ6」(150mm) +/-0.3mm | |
10x10mm +/-0.1mm | 10x10mm +/-0.1mm | |
または他 | または他 | |
厚さ | 500μm +/-20μm | 500μm +/-20μm |
1000μm +/-20μm | 1000μm +/-20μm | |
350μm +/-20μm | 350μm +/-20μm | |
ポーランド語 | 単一または両側は磨いた | 単一または両側は磨いた |
表面の終わり:20/10か10/5 | 表面の終わり:20/10か10/5 | |
TTV | ≤10um | ≤10um |
キュリー温度 | 1142℃ +/-0.7℃ | 1142℃ +/-3℃ |
端の小さな溝 | 端の円形化 | 端の円形化 |
