| ブランド名: | Crystro |
| モデル番号: | CR220129-08 |
| MOQ: | 1pc |
| 価格: | USD 20~200/pc |
| 配達時間: | 4〜5週間 |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム,PayPal |

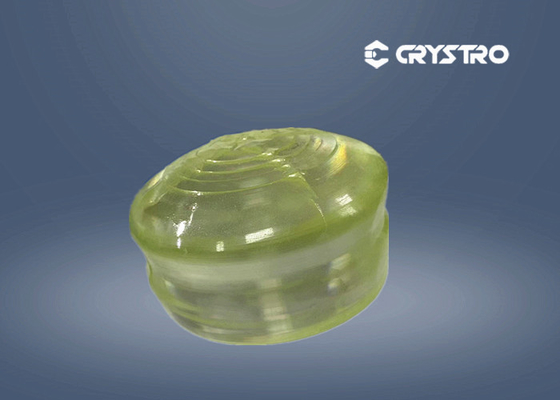

SAWグレード LiNbO3 シングルクリスタル アコースト・オプティック装置
クライストロのリンボ3結晶栽培されているチョクラルスキー最大直径は4インチで 最大ですこのファイルのサイズ,我々はGGG,SGGG,TGG,TSAGのような磁気光学単結は,私たちの主な製品です.
LiNbO3は非線形光学級の結晶で,パラメトリックオシレーター,周波数倍数,音響光学装置,光学調節器に広く使用されています.MgO-ドーピングされたLiNbO3は,効果的にLiNbO3結晶の損傷しきい値を増やすことができます.
電子の側面に金塗装付きの純粋なLNとMgOドープされたLN (MgO:LN) 結晶の両方が利用可能である.
MgOドーピングされたLiNbO3 (MgO:LN) は,純粋なLiNbO3に似た線形光学特性を有するが,光屈折損傷しきい値ははるかに高い.
Crystro は以下のように提供します.
LiNbO3 クリスタル 応用:
1ポケール 細胞
2Qスイッチ
3段階調節器
4表面音響波 (SAW) ウェーバー
LiNbO の基本特性3:
| 成長方法 | Czochralski 方法 |
| 結晶構造 | トリゴナル系 |
| 格子定数 | a=b=5.148Å c=13.863 Å |
| 溶融点 | 1250°C |
| キュリー温度 | 1142 °C |
| 密度 | 4.64 g/cm3 |
| モース硬さ | 5 |
| スペクトル伝送範囲 | 0.4-2.9um |
| 屈折率 | ノ=2.286 ネ=2.203 (632.8nm) |
| 非線形係数 | D33=34です45この式は,95, d22=13.07 (PMV)-1) |
| 電光系係数 | この例では,6この式は,4グラフの3乗は,8この式は,x^2^2で,0,γ22=6.00 (pmv)-1) |
| スペクトル伝送範囲 | 370 - 5000nm > 68% (632.8nm) |
| 熱膨張係数 | A11=15.4 × 10-6/k,a33=7.5 × 10-6/k |
| オプティカルグレード LiNbO3 | SAWグレード LiNbO3 | |
| オリエンテーション | X切片,Z切片 (+/-0.2°) | Zカット Yカット |
| Y切断36°,Y切断64°,Y切断128° | ||
| 主要方向性フラット | 22mm+/-2mm (3インチ) | 22mm+/-2mm (3インチ) |
| 32mm+/-2mm (4インチ) | 32mm+/-2mm (4インチ) | |
| 標準サイズ | φ3" ((76.2mm) +/-0.3mm | φ3" (76.2mm) +/-0.3mm |
| φ4" (100mm) +/-0.3mm | φ4" (100mm) +/-0.3mm | |
| φ6" (150mm) +/-0.3mm | φ6" (150mm) +/-0.3mm | |
| 10x10mm +/-0.1mm | 10x10mm +/-0.1mm | |
| あるいは他の | あるいは他の | |
| 厚さ | 500μm +/-20μm | 500μm +/-20μm |
| 1000μm +/-20μm | 1000μm +/-20μm | |
| 350μm +/-20μm | 350μm +/-20μm | |
| 磨き | 片側または両側から磨き | 片側または両側から磨き |
| 表面塗装: 20/10 または 10/5 | 表面塗装: 20/10 または 10/5 | |
| TTV | ≤10um | ≤10um |
| キュリー温度 | 1142°C +/-0.7°C | 1142°C +/- 3°C |
| エッジ・チャマー | エッジの丸め | エッジの丸め |
