| 材料: | LiTaO3鋸フィルターのための表面の音波の単結晶のウエファー | オリエンテーション: | X-112°Y、36°Y、42°Y±0.5 |
|---|---|---|---|
| 平坦: | λ/8@632nm | 直径: | 6inchまで |
| キュリー温度: | 607℃ | 吸収の損失: | < 0=""> |
| 熱伝導性: | 8.78x 10-7 m2/sec | 光学同質性: | ~10-5 |
| ハイライト: | 鋸フィルター単結晶のウエファー,音波の単結晶,鋸フィルター圧電効果の水晶 |
||

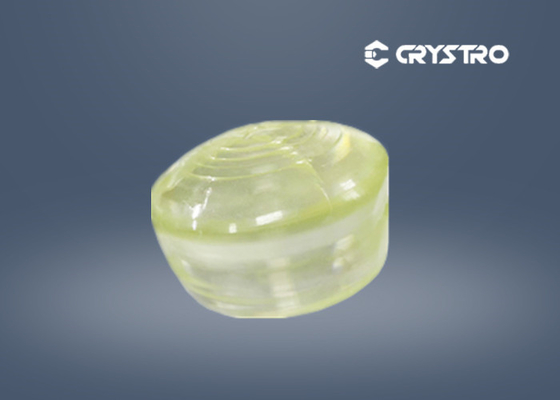

LiTaO3鋸フィルターのための表面の音波の単結晶のウエファー
リチウムTantalate （LT、LiTaO3）に材料が電気光学および音響工学適用の使用を見つけるように独特な特性がある。これらは次のとおりである場合もある:表面の音波装置、バルク音波装置、圧電気のトランスデューサーおよび圧電気センサー。リチウムTantalateの36°そして42の°の切口は800からの2100のMHzに頻度でテレコミュニケーションの携帯電話の受話器の市場のための広まった採用を示した。これらのオリエンテーションは性能で最大限に活用された帯域幅/挿入損失のトレードオフを示し、拡大の移動式活字を手で組まれた販売を支配している。
適用:リチウムtantalate （LT）は電磁波を選別する鋸装置として取る特定の頻度だけを使用され。鋸装置は自動可動装置およびTVおよびVTRのチューナーを含む移動体通信装置で、使用される。
水晶CrystroのLiTaO3のリチウムtantalateに>99.99%純度がある。良質のリチウムtantalateの大きさの水晶、ウエファーおよび基質を見つけなさい
LiTaO3の基本的な特性:
| 結晶構造 | 、空間群R3c Trigonalのポイント グループ3m |
| 細胞変数 | a=5.154Å、c=13.781Å |
| 融点 | 1650の℃ |
| キュリー温度 | 607℃ |
| Mohsの硬度 | 5.5 |
| 密度 | 7.46g/cm3 |
| 比誘電率 | ε11/ε0:51.7 |
| ε33/ε0:44.5 | |
| 伸縮性がある剛さ係数 | CE11:2.33（×1011N/m2） |
| CE33:2.77（×1011N/m2） | |
| 圧電気緊張定数 | dの22:2.4 （×10-11C/N） |
| dの33:0.8 （×10-11C/N） | |
| 伝送範囲 | 400-4500nm |
| 電気光学係数 | r33=30.4pm/V |
| 632.8nmのR.i. | =2.176無し、ne =2.180 |
典型的な指定:
注:他のサイズおよびコーティングは要望に応じて利用できる。
利用できる水晶オリエンテーション:、XカットZカット、Yカット
利用できる典型的なプロダクト サイズ
バルク水晶:
6インチ（直径）までおよび50のmm厚い

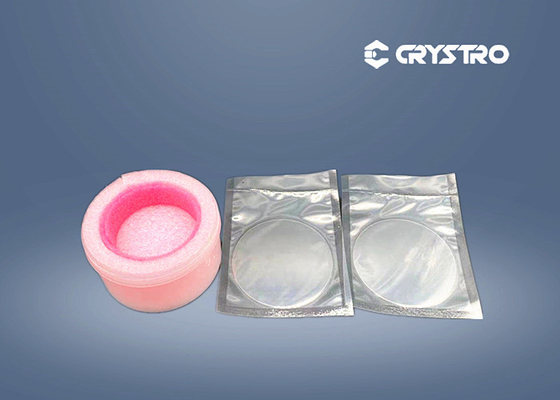

水晶基質/ウエファー（単一の側面か二重側面は磨いた）
10 x 10 x 0.5 mm
2インチ（直径） X 0.2mm厚く
4インチ（直径） X 0.2mm厚く
| 指定 | Boule | ウエファー | ||
| 直径 | Φ3」 | Φ4」 | Φ3」 | Φ4」 |
| 長さか厚さ（mm） | ≤100 | ≤50 | 0.2-0.5 | |
| オリエンテーション | 127.86°Y、64°Y、135°Y、X、Y、Zおよび他の切口 | |||
| Ref.Flatのオリエンテーション | X、Y | |||
| Ref.Flatの長さ | 22±2mm | 32±2mm | 22±2mm | 32±2mm |
| 前側の磨くこと | / | ミラーは5-15 Åを磨いた | ||
| 裏側のラップ | / | 0.2-1.0μm | ||
| 平坦（μm） | / | ≤15 | ||
| 弓（μm） | / | ≤25 | ||
Crystroはウエファーの他のサイズそして指定を要望に応じて提供できる。
