| ブランド名: | Crystro |
| モデル番号: | CR210.205-1 |
| MOQ: | 1pc |
| 価格: | USD 20~200/pc |
| 配達時間: | 4〜5週間 |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム,PayPal |

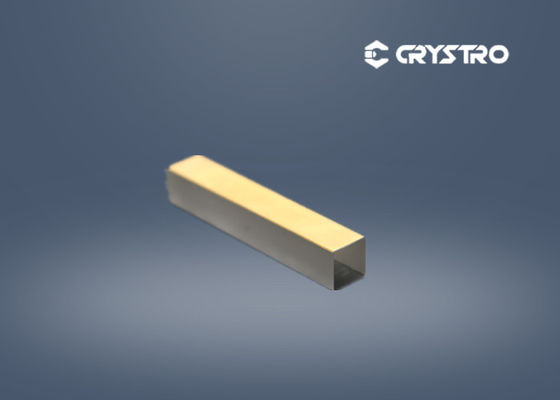

EO Q スイッチ用 9 X 9 X 25 mm LiNbO3 クリスタル
リンボ3また,電子光学モジュレーターおよびNd:YAG,Nd:YLFおよびTi:SapphireレーザーのOスイッチとして広く使用され,光ファイバーのモジュレーターとしても使用されています.次の表では,典型的なLiNbOの仕様を記載しています.3横軸E-O調節でQスイッチとして使用される. 光はz軸で伝播する. LiNbOの電光係数3は: r33= 32 pm/V,r31= 22時/V,r22= 6.8 pm/V 低周波で r33= 31 pm/V,r31= 8.6 pm/V, r22半波電圧:Vπ=λd/no3γc1, γc= (n)e/nについて3γ33-γ13.

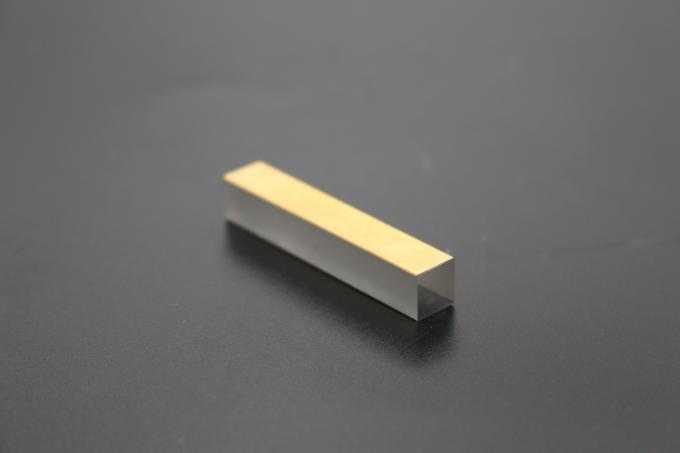

電子の側面に金塗装付きの純粋なLNとMgOドープされたLN (MgO:LN) 結晶の両方が利用可能である.
Crystro は以下のように提供します.
LN EO コンポーネントの仕様
| 波面歪み | λ/8 @ 633 nm未満 |
| 尺寸の許容量: | (W+/-0.1 mm) x (H+/-0.1 mm) x (L+0.5/-0.1 mm) |
| 透明アペルチャー | > 90% 中央エリア |
| 平らさ: | λ/8 @ 633 nm |
| 表面質: | MIL-O-13830A 単位で 10/5 のスケッチ/ディグ |
| パラレリズム | 20弧秒以上 |
| 垂直性: | 5弧分 |
| 角容量: | Δθ < 05oΔφ < 0 となる.5o |
リンボ3Qスイッチの仕様:
| サイズ | 9 × 9 × 25 mm34 × 4 × 15 mm3 |
| 要求に応じて他のサイズも用意できます | |
| 容量 容量 | Z軸: ± 0.2mm |
| X軸とY軸: ± 0.1mm | |
| シャンファー | 位置で0.5mm未満 |
| 方向 の 正確さ | Z軸: < ±5′,X軸とY軸: < ±10′ |
| パラレリズム | <20′′ |
| 終わって | 10/5 スクラッチ/掘り |
| 平らさ | λ/8 633nm で |
| ARコーティング | R<0.2% @1064nm |
| 電極 | X面に金/クロムを塗装した |
| 波面歪み | <λ/4 @633nm |
| 絶滅率 | >400:1 @633nm, φ 6mm ビーム |
