| ブランド名: | Crystro |
| モデル番号: | CR21011-05 |
| MOQ: | 1pc |
| 価格: | USD 20~200/pc |
| 配達時間: | 4〜5週間 |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム,PayPal |
SAWグレード LiNbO3 クリスタル
リンボ3低コスト,優れた機械的および物理的特性,および高い光学的均質性を組み合わせています.3繊維隔離器や循環器で広く使用されています

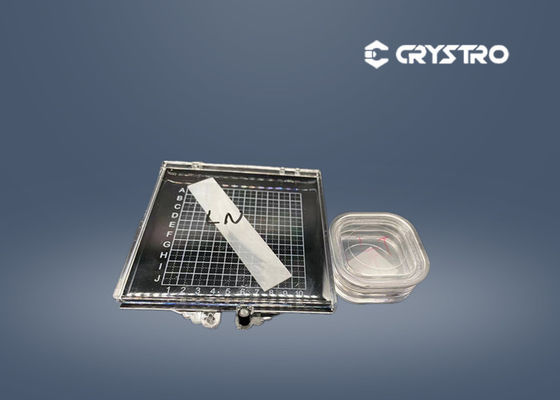

リンボ3表面音響波 (SAW) ウェーバーとA-Oモジュレーターに使用される良好な音響光学結晶である. Crystroは音響 (SAW) グレードのLiNbOを提供します.3晶体,切断されたボール,完成部品,カスタム製の要素.
アンフイ・クライストロは毎年,ミュンヘン,上海,サンフランシスコのフォトニクス・ウェスト,深?? のCIOEなど,レーザー・ワールド・オブ・フォトニクスなど,様々な展覧会に参加しています.
Crystro は以下のように提供します.
典型的な SAW 特性
| 切断タイプ | SAW速度 Vs(m/s) | 電気機械結合因子 K2s(%) | 速度 TCV の温度係数 (10-6/°C) | 遅延 TCD の温度係数 (10-6/°C) |
| 127.86° Y-X | 3970 | 5.5 | -60歳 | 78 |
| Y-X | 3485 | 4.3 | -85歳 | 95 |
典型的な仕様
| 仕様 | ブール | ウェーファー | ||
| 直径 | Φ3" | Φ4" | Φ3" | Φ4" |
| 長さまたは厚さ (mm) | ≤100 | ≤50 | 0.35-05 | |
| オリエンテーション | 127.86°Y,64°Y,135°Y,X,Y,Z,その他の切断 | |||
| フラット方向性 | X,Y | |||
| リフ.フラット長さ | 22±2mm | 32±2mm | 22±2mm | 32±2mm |
| 前面のポーリング | / | 鏡を磨いた 5-15 Å | ||
| 裏側ラッピング | / | 0.3-1.0μm | ||
| 平らさ (μm) | / | ≤15 | ||
| 弓 (μm) | / | ≤25 | ||
Crystroは,要求に応じて他のサイズと仕様を提案することができます.
| 結晶構造 | トリゴナル,スペースグループ R3C,ポイントグループ 3m |
| セルパラメータ | a=5.148 Å, c=13.863 Å |
| 溶融点 | 1253oC について |
| キュリー温度 | 1140oC について |
| モース硬さ | 5 |
| 密度: | 4.64g/cm3 |
| デリケスセンスは | ない |
| 光学的均質性 | 5×10- 5/cm |
| 透明度範囲 | 420〜5200nm |
| 吸収係数 | ~0.1%/cm @ 1064 nm |
| 1064nm の屈折率 (純粋なLN) |
ne= 2 について146, no = 2.220 @ 1300 nm ne = 2 について156, no = 2.232 @ 1064 nm ne = 2 について203, no = 2.286 @ 632.8 nm |
| 熱膨張係数 @25oC) について |
2 × 10-6/K |
| C, 16.7×10-6/K | |
| 熱伝導率係数: | 250 で 38 W/m/KoC について |
| 熱光系係数 | dno/dT=-0.874x10-6/K 1.4 μm で dne/dT=39.073×10-6/K 1.4 μm で |
| セルマイヤ方程式 (純LN) (λ μm) |
ありません2= 4.9048+0.11768/(λ2-0.04750) -0.027169λ2 ne2= 4.5820+0.099169/(λ2-0.04443) -0.021950λ2 |
ビデオ
ビデオ
ビデオ
|
|
