商品の詳細:
お支払配送条件:
|
材料: | LiNbO3ウエファーXカットの0.5mmの厚さのリチウム ニオブ酸塩の水晶 | 表面質: | 20/10 |
---|---|---|---|
ARコーティング: | R<0.2% @1550nm±40nm | 直径: | 4inchまで |
厚さ: | 0.5mm/1mm | 起源: | 中国 |
配達: | 1-4週 | パッキング: | 不活性ガスで満ちている袋で詰まる各基質のための個々の容器。 |
ハイライト: | 非線形リチウム ニオブ酸塩の水晶,非線形LiNbO3水晶,鋸フィルターLiNbO3水晶 |

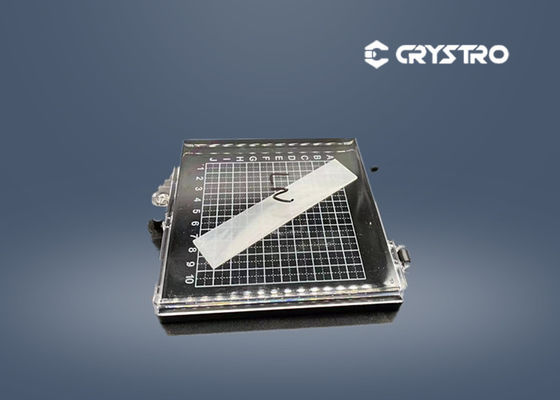

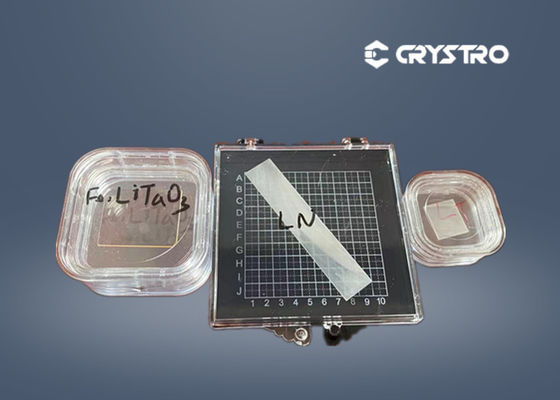

工場価格はLiNbO3非線形水晶を販売する
リチウム ニオブの水晶(LN) LiNbO3は反高温および反潰瘍の優秀で物理的な特徴が付いている機能水晶として鋸フィルター、光学導波管、光電気変調器、頻度乗法のトランスデューサーおよび情報蓄積で広く利用されている。
それに安定した機械性能があり、別様に添加の後で別の特殊機能現われる。
LiNbO3の水晶は安価、よい機械および物理的性質、また高い光学同質性結合する。従って、LiNbOは3つのくさび繊維のアイソレーターおよびずっとサーキュレータで広く利用されている。
可能な適用:
LiNbO3の基本的な特性
水晶Sturucture | 、空間群R3c Trigonalのポイント グループ3m |
融点 | 1253℃ |
Mohsの硬度 | 5 |
密度 | 4.64g/cm3 |
潮解 | どれも |
光学同質性 | ~5x10-5/cm |
透明物の範囲 | 420-5200nm |
吸収係数 | ~0.1%/cm @1064nm |
1064nmの屈折率 | ne =2.146、いいえ= 2.220@1300nm ne =2.156、いいえ= 2.232@1064nm ne =2.203、いいえ= 2.286@632.8nm |
熱拡張係数(25℃で) | //a、2.0x10-6/K //a、2.2x10-6/K |
熱伝導性係数 | 25℃の38 W/m/K |
熱光学係数 | dno/dT =-0.8741.4μmのX 10-6/K dne/dT =39.0731.4μmのX 10-6/K |
Sellmeierの同等化(μmのλ) | 2=4.9048+0.11768/無し(λ2-0.04750)-0.027169λ2 ne 2=4.5820+0.099169/(λ2-0.04443)-0.02195λ2 |

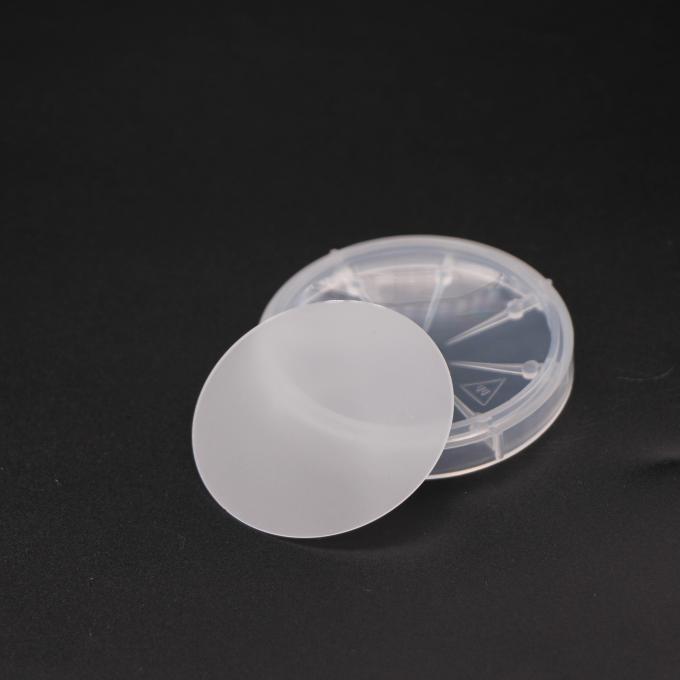

LiNbO3ウエファーの指定:
オリエンテーション | X&Zカットの±0.2° |
直径 | 50.8mm/76.2 mm/100mm ±0.3 mm |
オリエンテーションの平たい箱(の) | X ±0.2°への22mm ±2 mm/32mm ±2 mmの垂直 |
二番目にRefer.Flat (RF) | Cw315°±0.5°fromのCw225°±0.5°fromの |
厚さ | 250um/500um/1000um ±5umまたはもっと |
表面質 | 二重側面は磨いた;S/D:20/10 |
TTV | ≤10um |
ゆがみ | ≤50um |
キュリー温度 | 1142℃± 0.7℃ |
R.i. | n.=2.2878±0.0002 n.=2.2033±0.0002プリズム カプラーmethod@632.8nm |
端の斜角が付くこと | 端Roundind |
