| ブランド名: | Crystro |
| モデル番号: | CR211011-03 |
| MOQ: | 1pc |
| 価格: | USD 20~200/pc |
| 配達時間: | 4〜5週間 |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム,PayPal |

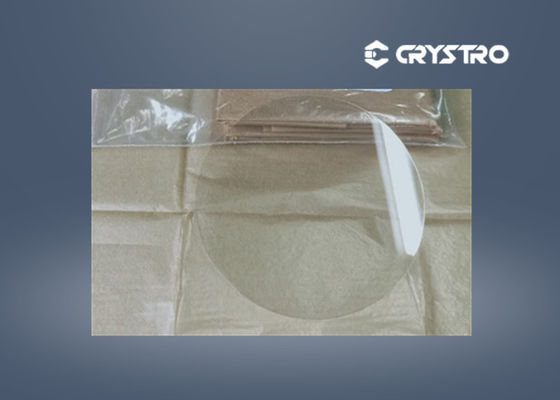

LiNbO3 ワッフル Xカット 0.5mm 厚さ リチウムニオバート結晶
リチウムニオビウム結晶 (LN) LiNbO3は SAWフィルター,光波導体,光電電調節器,周波数増殖変数器と情報保存機能性のある結晶として,高温防止と抗がん性の優れた物理特性.
安定した機械性能があり,異なる方法でドーピングされた後に異なる特性が表示されます.
リンボ3低コスト,優れた機械的および物理的特性,および高い光学的均質性を組み合わせています.3繊維隔離器や循環器で広く使用されています
可能な用途:
LiNbO の基本特性3
| 結晶構造 | トリゴナル,スペースグループR3c,ポイントグループ3m |
| 溶融点 | 1253°C |
| モース硬さ | 5 |
| 密度 | 4.64g/cm3 |
| デリケスセンスは | ない |
| 光学的均質性 | 5×10- 5/cm |
| 透明度範囲 | 420~5200nm |
| 吸収係数 | ~0.1%/cm @1064nm |
| 1064nmで屈折率 | ne2 になります.146no=2.220@1300nm ne2 になります.156no=2.232@1064nm ne2 になります.203no=2.286@632.8nm |
| 熱膨張係数 (25°C) | /a,2.0×10-6/K/a,2.2×10-6/K |
| 熱伝導率係数 | 25°Cで38 W/m/K |
| 熱光学係数 | についてo/dT=-0.874 x 10-6/K 1.4μm dn でe/dT=39.073 x 10-6/K 1.4μm で |
| セルマイヤ方程式 (λ in μm) | no2=4.9048+0.11768/(λ2-0.04750) -0.027169λ2ne2=4.5820+0.099169/(λ2-0.04443) -0.02195λ2 |
LiNbOの仕様3クイーン
| アパルチャー | 1.0 x1.0 mm24×4mmまで2 |
| サイズ・トレランス | ±0.05mm |
| クイーンアングルの許容量 | ±0.1° |
| オプティカル軸の向き | ±0.5° |
| 平らさ | λ/4 @632.8nm |
| 表面の質 | 20から10 |
| ARコーティング | R<0.2% @1550nm±40nm |
| 標準サイズ | 1.25mmx1.25mmx0.5mm 13oまたは15oのクインで phi=22.5o |

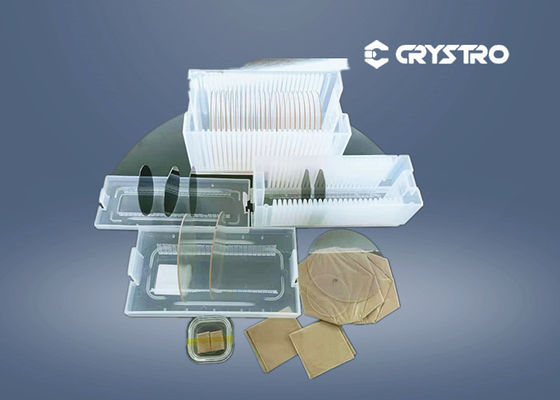

リンボ3表面音響波 (SAW) ウェーバーとA-Oモジュレーターに使用される良好な音響光学結晶である. Crystroは音響 (SAW) グレードのLiNbOを提供します.3晶体,切断されたボール,完成部品,カスタム製の要素.
典型的な SAW 特性
| 切断タイプ | SAW速度 Vs(m/s) | 電気機械結合因子 K2s(%) | 速度 TCV の温度係数 (10-6/°C) | 遅延 TCD の温度係数 (10-6/°C) |
| 127.86° Y-X | 3970 | 5.5 | -60歳 | 78 |
| Y-X | 3485 | 4.3 | -85歳 | 95 |
典型的な仕様
| 仕様 | ブール | ウェーファー | ||
| 直径 | Φ3" | Φ4" | Φ3" | Φ4" |
| 長さまたは厚さ (mm) | ≤100 | ≤50 | 0.35-05 | |
| オリエンテーション | 127.86°Y,64°Y,135°Y,X,Y,Z,その他の切断 | |||
| フラット方向性 | X,Y | |||
| リフ.フラット長さ | 22±2mm | 32±2mm | 22±2mm | 32±2mm |
| 前面のポーリング | / | 鏡を磨いた 5-15 Å | ||
| 裏側ラッピング | / | 0.3-1.0μm | ||
| 平らさ (μm) | / | ≤15 | ||
| 弓 (μm) | / | ≤25 | ||
Crystroは,要求に応じて他のサイズと仕様を提案することができます.
