| ブランド名: | Crystro |
| モデル番号: | CR210219-1 |
| MOQ: | 1pc |
| 価格: | USD 20~200/pc |
| 配達時間: | 3〜5週間 |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム,PayPal |

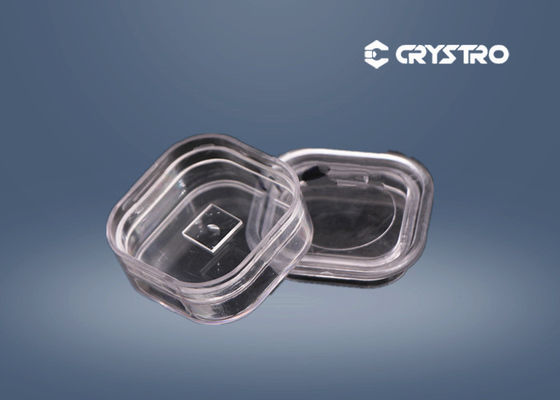

リーティウムニオバート (LiNbO3) クリスタル・サブストラート・ウェーファー
LiNbO3 (リチウムニオバート,LN) の結晶は負の単軸結晶で 最も詳細に特徴づけられた光学材料の1つです
その高い電光系数,広い光学透明性窓,高光学品質の結晶の利用可能性LN (リチウムニオバート) 結晶は,しばしば近赤外線および赤外線波長で光学調節とQスイッチのための選択材料です電気光学調節器 (EOM) の場合,晶体はZカットすることができます.光の伝播方向に沿って零残余二折りまたは零以外の残余二折りと最大効果電光系数を持つX切断Qスイッチでは,晶体は通常,零残余二折れでz切断され,光伝達の方向に横向して電場が適用される.LNにおけるピエゾ電気回転は,高重複周波数で欠点である適正なピエゾ電気冷却設計によって,ある程度克服できます.
LiNbO の基本特性3
| 結晶構造 | トリゴナル,スペースグループR3c,ポイントグループ3m |
| 溶融点 | 1253°C |
| モース硬さ | 5 |
| 密度 | 4.64g/cm3 |
| デリケスセンスは | ない |
| 光学的均質性 | 5×10- 5/cm |
| 透明度範囲 | 420~5200nm |
| 吸収係数 | ~0.1%/cm @1064nm |
| 1064nmで屈折率 | ne2 になります.146no=2.220@1300nm ne2 になります.156no=2.232@1064nm ne2 になります.203no=2.286@632.8nm |
| 熱膨張係数 (25°C) | /a,2.0×10-6/K/a,2.2×10-6/K |
| 熱伝導率係数 | 25°Cで38 W/m/K |
| 熱光学係数 | についてo/dT=-0.874 x 10-6/K 1.4μm dn でe/dT=39.073 x 10-6/K 1.4μm で |
| セルマイヤ方程式 (λ in μm) | no2=4.9048+0.11768/(λ2-0.04750) -0.027169λ2ne2=4.5820+0.099169/(λ2-0.04443) -0.02195λ2 |
典型的な仕様:
| 仕様 | ブール | ウェーファー | ||
| 直径 | Φ3" | Φ4" | Φ3" | Φ4" |
| 長さまたは厚さ (mm) | ≤100 | ≤50 | 0.35-05 | |
| オリエンテーション | 127.86°Y,64°Y,135°Y,X,Y,Z,その他の切断 | |||
| フラット方向性 | X,Y | |||
| リフ.フラット長さ | 22±2mm | 32±2mm | 22±2mm | 32±2mm |
| 前面のポーリング | / | 鏡を磨いた 5-15 Å | ||
| 裏側ラッピング | / | 0.3-1.0μm | ||
| 平らさ (μm) | / | ≤15 | ||
| 弓 (μm) | / | ≤25 | ||
Crystroは,要求に応じて他のサイズと仕様を提案することができます.
応用:
リンボ3クリストルは,波長> 1μmおよび光学パラメトリックオシレーター (OPO) の周波数ダブルとして1064nmでポンプされ,準相マッチ (QPM) デバイスとして広く使用されています.電気光学 (E-O) と音光学 (A-O) の高係数によりリンボ3クリステルはポッケルセル,Qスイッチ,相模変器,波導基板,表面音響波 (SAW) ウェーバーなどで最も人気のある材料です.
Crystro は以下のように提供します.
リンボ光ファイバーの隔離器と循環器に使用される3つのクイーン.
信頼性の高い配達
厳格な品質管理
技術支援
非常に競争力のある価格
|
|
| ブランド名: | Crystro |
| モデル番号: | CR210219-1 |
| MOQ: | 1pc |
| 価格: | USD 20~200/pc |

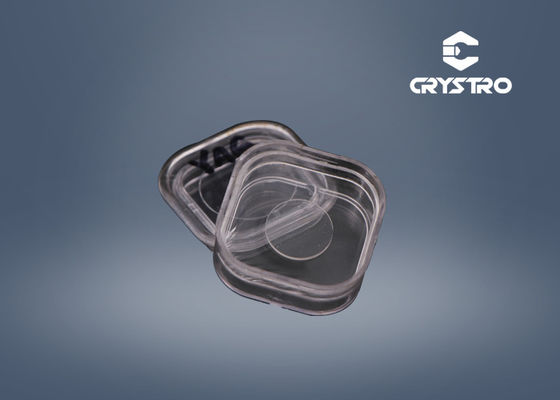

| パッケージの詳細: | 透明できれいな箱 |
