| ブランド名: | Crystro |
| モデル番号: | CR210.205-1 |
| MOQ: | 1pc |
| 価格: | USD 20~200/pc |
| 配達時間: | 4〜5週間 |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム,PayPal |

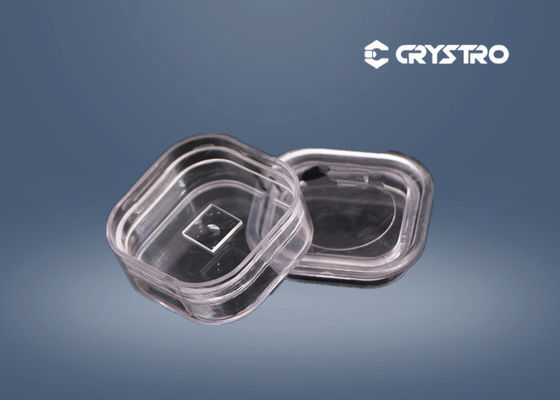

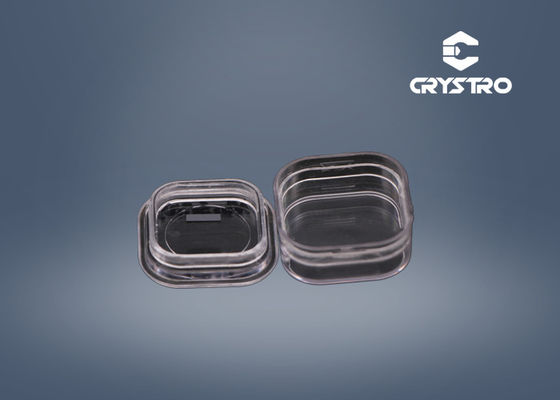

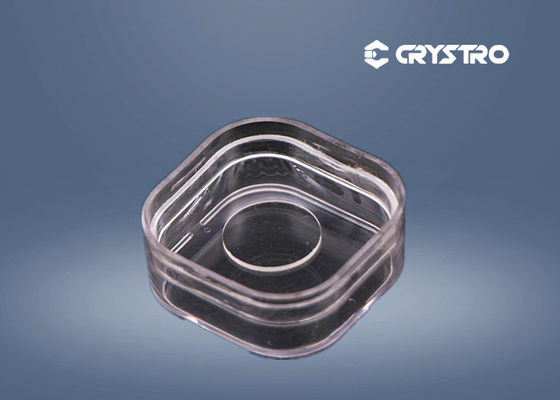

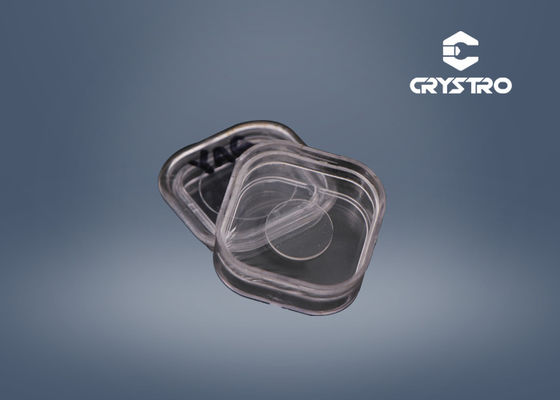

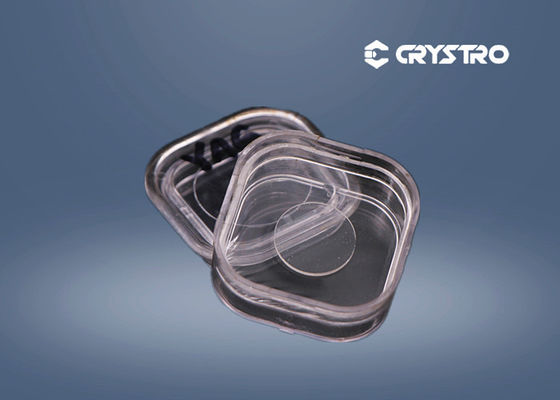

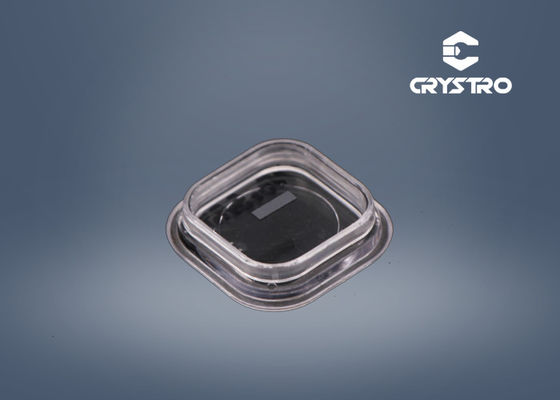

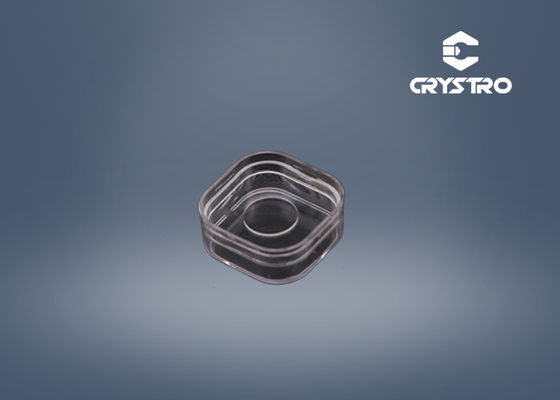

リチウムニオバート - LiNbO3結晶物質
リンボ3低コスト,優れた機械的および物理的特性,および高い光学的均質性を組み合わせています.3繊維隔離器や循環器で広く使用されています
LiNbO3 (リチウムニオバート,LN) の結晶は負の単軸結晶で 最も詳細に特徴づけられた光学材料の1つです高い透明度で,見える光線と中赤外線で,優れた化学および機械的安定性LN結晶は赤外線での応用のために二分性材料として使用できます.
その高い電光系数,広い光学透明性窓,高光学品質の結晶の利用可能性LN (リチウムニオバート) 結晶は,しばしば近赤外線および赤外線波長で光学調節とQスイッチのための選択材料です電気光学調節器 (EOM) の場合,晶体はZカットすることができます.光の伝播方向に沿って零残余二折りまたは零以外の残余二折りと最大効果電光系数を持つX切断Qスイッチでは,晶体は通常,零残余二折れでz切断され,光伝達の方向に横向して電場が適用される.LNにおけるピエゾ電気回転は,高重複周波数で欠点である適正なピエゾ電気冷却設計によって,ある程度克服できます.
電子の側面に金塗装付きの純粋なLNとMgOドープされたLN (MgO:LN) 結晶の両方が利用可能である.
Crystro は以下のように提供します.
LiNbO の基本特性3
| 結晶構造 | トリゴナル,スペースグループR3c,ポイントグループ3m |
| 溶融点 | 1253°C |
| モース硬さ | 5 |
| 密度 | 4.64g/cm3 |
| デリケスセンスは | ない |
| 光学的均質性 | 5×10- 5/cm |
| 透明度範囲 | 420~5200nm |
| 吸収係数 | ~0.1%/cm @1064nm |
| 1064nmで屈折率 | ne2 になります.146no=2.220@1300nm ne2 になります.156no=2.232@1064nm ne2 になります.203no=2.286@632.8nm |
| 熱膨張係数 (25°C) | /a,2.0×10-6/K/a,2.2×10-6/K |
| 熱伝導率係数 | 25°Cで38 W/m/K |
| 熱光学係数 | についてo/dT=-0.874 x 10-6/K 1.4μm dn でe/dT=39.073 x 10-6/K 1.4μm で |
| セルマイヤ方程式 (λ in μm) | no2=4.9048+0.11768/(λ2-0.04750) -0.027169λ2ne2=4.5820+0.099169/(λ2-0.04443) -0.02195λ2 |
LiNbOの仕様3クイーン
| アパルチャー | 1.0 x1.0 mm24×4mmまで2 |
| サイズ・トレランス | ±0.05mm |
| クイーンアングルの許容量 | ±0.1° |
| オプティカル軸の向き | ±0.5° |
| 平らさ | λ/4 @632.8nm |
| 表面の質 | 20から10 |
| ARコーティング | R<0.2% @1550nm±40nm |
| 標準サイズ | 1.25mmx1.25mmx0.5mm 13oまたは15oのクインで phi=22.5o |
注記:他のサイズやコーティングは 要求に応じて利用できます
非線形光学特性:
| NLO係数 | d33= 34.4 pm/V d31=d15= 5.95 pm/V d22=午後3.07/V |
|
| 効果的なNLO係数 | dエフ=5.7 pm/V 1300 nm の周波数倍数について dエフ=1064nmでポンプされたOPOの5.3pm/V dエフ準相マッチ構造の場合は=17.6 pm/V |
|
| 電気光学係数 | GT33= 32 pm/V, γs33= 31 pm/V GT31= 10 pm/V, γs31= 8.6 pm/V GT22= 6.8 pm/V, γs22=3.4 pm/V |
|
| 光折り傷害の限界値 | 50 MW/cm2(10 ns, 1064 nm) | |
| 表面損傷の限界値 | 300 MW/cm2(10 ns, 1064 nm) |
|
LN EO コンポーネントの仕様
| 波面歪み | λ/8 @ 633 nm未満 |
| 尺寸の許容量: | (W+/-0.1 mm) x (H+/-0.1 mm) x (L+0.5/-0.1 mm) |
| 透明アペルチャー | > 90% 中央エリア |
| 平らさ: | λ/8 @ 633 nm |
| 表面質: | MIL-O-13830A 単位で 10/5 のスケッチ/ディグ |
| パラレリズム | 20弧秒以上 |
| 垂直性: | 5弧分 |
| 角容量: | Δθ < 05oΔφ < 0 となる.5o |
リンボ3また,電子光学調節器やOスイッチとして,Nd:YAG,Nd:YLF,Ti:Sapphireレーザー,光ファイバーの調節器として広く使用されている.次の表では,典型的なLiNbOの仕様を記載しています.3横軸E-O調節でQスイッチとして使用される. 光はz軸で伝播する. LiNbOの電光係数3は: r33= 32 pm/V,r31= 22時/V,r22= 6.8 pm/V 低周波で r33= 31 pm/V,r31= 8.6 pm/V, r22半波電圧:Vπ=λd/no3γc1, γc= (n)e/nについて3γ33-γ13.
リンボ3Qスイッチの仕様
| サイズ | 9 × 9 × 25 mm34 × 4 × 15 mm3 |
| 要求に応じて他のサイズも用意できます | |
| 容量 容量 | Z軸: ± 0.2mm |
| X軸とY軸: ± 0.1mm | |
| シャンファー | 位置で0.5mm未満 |
| 方向 の 正確さ | Z軸: < ±5′,X軸とY軸: < ±10′ |
| パラレリズム | <20′′ |
| 終わって | 10/5 スクラッチ/掘り |
| 平らさ | λ/8 633nm で |
| ARコーティング | R<0.2% @1064nm |
| 電極 | X面に金/クロムを塗装した |
| 波面歪み | <λ/4 @633nm |
| 絶滅率 | >400:1 @633nm, φ 6mm ビーム |

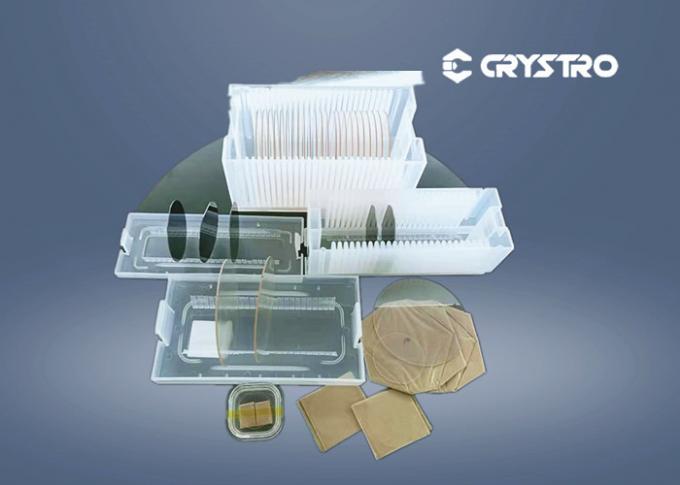

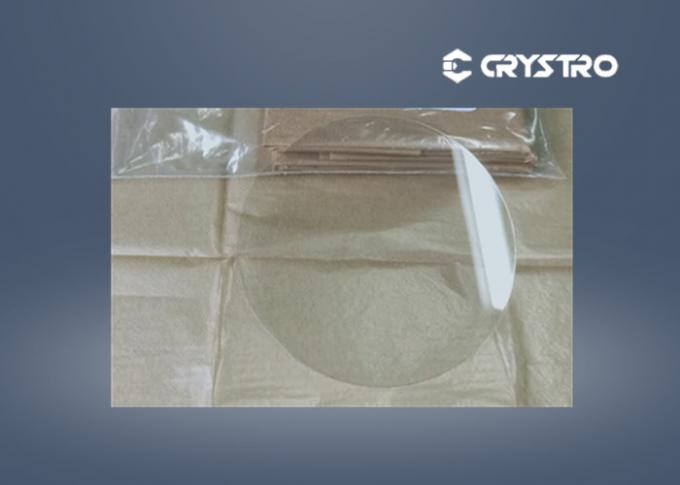

リンボ3表面音響波 (SAW) ウェーバーとA-Oモジュレーターに使用される良好な音響光学結晶である. Crystroは音響 (SAW) グレードのLiNbOを提供します.3晶体,切断されたボール,完成部品,カスタム製の要素.
典型的な SAW 特性
| 切断タイプ | SAW速度 Vs(m/s) | 電気機械結合因子 K2s(%) | 速度 TCV の温度係数 (10-6/°C) | 遅延 TCD の温度係数 (10-6/°C) |
| 127.86° Y-X | 3970 | 5.5 | -60歳 | 78 |
| Y-X | 3485 | 4.3 | -85歳 | 95 |
典型的な仕様
| 仕様 | ブール | ウェーファー | ||
| 直径 | Φ3" | Φ4" | Φ3" | Φ4" |
| 長さまたは厚さ (mm) | ≤100 | ≤50 | 0.35-05 | |
| オリエンテーション | 127.86°Y,64°Y,135°Y,X,Y,Z,その他の切断 | |||
| フラット方向性 | X,Y | |||
| リフ.フラット長さ | 22±2mm | 32±2mm | 22±2mm | 32±2mm |
| 前面のポーリング | / | 鏡を磨いた 5-15 Å | ||
| 裏側ラッピング | / | 0.3-1.0μm | ||
| 平らさ (μm) | / | ≤15 | ||
| 弓 (μm) | / | ≤25 | ||
Crystroは,要求に応じて他のサイズと仕様を提案することができます.
| 結晶構造 | トリゴナル,スペースグループ R3C,ポイントグループ 3m |
| セルパラメータ | a=5.148 Å, c=13.863 Å |
| 溶融点 | 1253oC について |
| キュリー温度 | 1140oC について |
| モース硬さ | 5 |
| 密度: | 4.64g/cm3 |
| デリケスセンスは | ない |
| 光学的均質性 | 5×10- 5/cm |
| 透明度範囲 | 420〜5200nm |
| 吸収係数 | ~0.1%/cm @ 1064 nm |
| 1064nm の屈折率 (純粋なLN) |
ne= 2 について146, no = 2.220 @ 1300 nm ne = 2 について156, no = 2.232 @ 1064 nm ne = 2 について203, no = 2.286 @ 632.8 nm |
| 熱膨張係数 @25oC) について |
2 × 10-6/K |
| C, 16.7×10-6/K | |
| 熱伝導率係数: | 250 で 38 W/m/KoC について |
| 熱光系係数 | dno/dT=-0.874x10-6/K 1.4 μm で dne/dT=39.073×10-6/K 1.4 μm で |
| セルマイヤ方程式 (純LN) (λ μm) |
ありません2= 4.9048+0.11768/(λ2-0.04750) -0.027169λ2 ne2= 4.5820+0.099169/(λ2-0.04443) -0.021950λ2 |
MgOがドーピングされたLiNbO3(MgO:LN) は,純粋なLiNbO3に似た線形光学特性を有するが,光屈折損傷しきい値ははるかに高い.
