| ブランド名: | Crystro |
| モデル番号: | JCR200608-02 |
| MOQ: | 1pc |
| 配達時間: | 3〜4週間 |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム,PayPal |

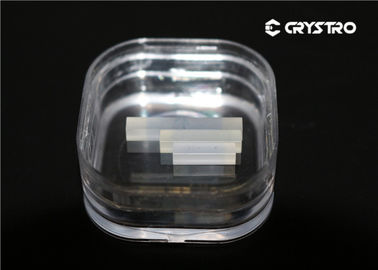

ファラデー隔離器用TSAG結晶は,TGG結晶よりも吸収量が低い
記述:
TSAGファラデー結晶は理想的な磁気光学結晶で,主に400-1600ナノメートルの波長範囲,すなわち可視線と赤外線帯で使用されています.TSAGは,高い常数による優位性により,次世代の高性能レーザーにとって不可欠な結晶ですTSAGの1064nmでは,Verdet常数は20%高く,吸収量は30%低くなっています.TSAG (Tb3Sc2Al3O12) 結晶の光学特性とスチンチレーション特性について調べた.スチンチラタースクリーンとして使用できる能力が示された.
特徴:
大型ヴェルデ定数 ((48 radT-1m-1 at 1064 nm),TGGより約20%高い.
低吸収 (<3000 ppm/cm 1064 nm で),TGGより約 30% 少ない
高功率に対応する
低熱誘導バイブリーフレンセンスを有する
隔離装置を小さくする
応用:
高功率レーザー用のTSAG結晶に基づくファラデー隔離器
In this study a Faraday isolator based on a new magneto-active medium - TSAG crystal - providing an isolation ratio of more than 30 dB at laser power up to 500 W has been constructed for the first time. Measurements and estimations demonstrate that with the expected reduction in the absorption coefficient of grown crystals and the use of optimal orientation of crystallographic axes it would be possible to construct a traditional FI for a laser power of more than 1 kilowatt.
イメージングアプリケーション: イメージングアプリケーションのためのTSAG結晶のスチンチレーション特性
TSAG (Tb3Sc2Al3O12) 結晶の光学特性と点滅性について調査し,点滅器のスクリーンとして使用できる可能性を示した.光発光スペクトル (PL) では,Tb3+ 4f-4f 移行によるいくつかの放出線が500 nm から 700 nm に現れTGGとTSAGのPL量子出力はそれぞれ6.5%と50.9%であった.X線で照射されたとき,これらの結晶は強い点滅を示した.PLスペクトルと同じ波長でしたTSAGのスチンチレーション崩壊時間はそれぞれ678μsであった.
主要な特性:
| 伝播範囲 ((散装/未塗装) | 400~1600nm |
| 結晶構造 | キュービック,スペースグループ Ia3d |
| 化学式 | Tb3Sc2Al3O12 |
| 格子パラメータ | a=12.3Å |
| 成長方法 | チョクラルスキー |
| 密度 | 5.91g/cm3 |
| 溶融点 | 1970°C±10°C |
CRYSTROはTGG結晶を供給する
| オリエンテーション | ±15′ |
| 波面歪み | <λ/8 |
| 絶滅率 | >30dB |
| 直径の許容度 | +/-0.05mm |
| 容量 | +/-0.1mm |
| シャムファー | 0.1mm @ 45° |
| 平らさ | 633nm で < λ/10 |
| パラレリズム | 3 ′ |
| 垂直性 | <5′ |
| 表面の質 | 恋愛 に つい て |
| ARコーティング | <0.3% @ 1064nm |
