商品の詳細:
お支払配送条件:
|
| 材料: | 繊維の光学アイソレーターのリチウム ニオブ酸塩- LN LiNbO3の水晶材料 | 水晶Sturucture: | 、空間群R3c Trigonalのポイント グループ3m |
|---|---|---|---|
| 融点: | 1253℃ | Mohsの硬度: | 5 |
| 密度: | 4.64g/cm3 | 光学同質性: | 5x10-5/cm |
| 透明物の範囲: | 420-5200nm | 吸収係数: | ~0.1%/cm @1064nm |
| ハイライト: | lgsの水晶,ランタン ガリウム ケイ酸塩,LN LiNbO3の水晶材料 |
||

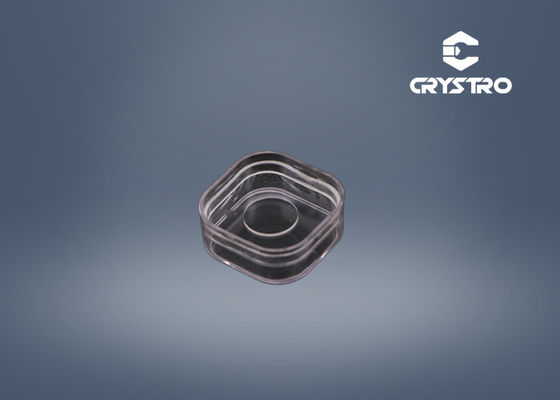

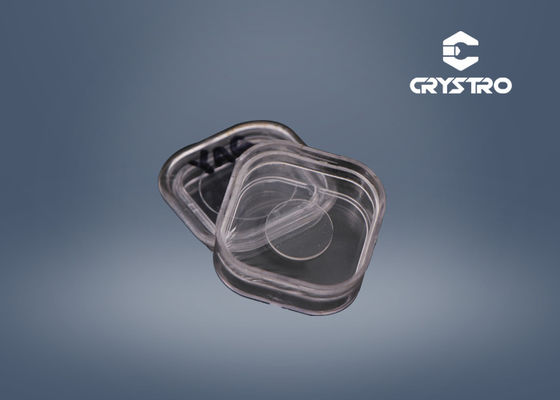

リチウム ニオブ酸塩- LiNbO3水晶材料
LiNbO3の水晶は安価、よい機械および物理的性質、また高い光学同質性結合する。従って、LiNbOは3つのくさび繊維のアイソレーターおよびずっとサーキュレータで広く利用されている。
Crystroは提供する:
LiNbO3の基本的な特性
| 水晶Sturucture | 、空間群R3c Trigonalのポイント グループ3m |
| 融点 | 1253℃ |
| Mohsの硬度 | 5 |
| 密度 | 4.64g/cm3 |
| 潮解 | どれも |
| 光学同質性 | ~5x10-5/cm |
| 透明物の範囲 | 420-5200nm |
| 吸収係数 | ~0.1%/cm @1064nm |
| 1064nmの屈折率 | ne =2.146、いいえ= 2.220@1300nm ne =2.156、いいえ= 2.232@1064nm ne =2.203、いいえ= 2.286@632.8nm |
| 熱拡張係数（25℃で） | //a、2.0x10-6/K //a、2.2x10-6/K |
| 熱伝導性係数 | 25℃の38 W/m/K |
| 熱光学係数 | dno/dT =-0.8741.4μmのX 10-6/K dne/dT =39.0731.4μmのX 10-6/K |
| Sellmeierの同等化（μmのλ） | 2=4.9048+0.11768/無し（λ2-0.04750）-0.027169λ2 ne 2=4.5820+0.099169/（λ2-0.04443）-0.02195λ2 |
LiNbOの指定3つのくさび
| 開き | 1.0 x1.0 mm2つから4つx 4つのmm2 |
| 次元の許容 | ±0.05mm |
| 刃物角の許容 | ±0.1° |
| 光軸のオリエンテーション | ±0.5° |
| 平坦 | λ/4 @632.8nm |
| 表面質 | 20-10 |
| ARコーティング | R<0.2% @1550nm±40nm |
| 標準サイズ | 13ºか15ºくさびとの1.25mmx1.25mmx0.5mm、phi=22.5º |
注:他のサイズおよびコーティングは要望に応じて利用できる。
