商品の詳細:
お支払配送条件:
|
材料: | Pyroelectricのためのリチウム ニオブ酸塩LiNbO3 LNの単結晶の基質 | 次元の許容: | ±0.05mm |
---|---|---|---|
光軸のオリエンテーション: | ±0.5° | 平坦: | λ/4 @632.8nm |
表面質: | 20/10 | ARコーティング: | R<0.2% @1550nm±40nm |
厚さ: | 0.5mm/1mm | 配達: | 1-4週 |
ハイライト: | LiNbO3圧電効果の水晶,リチウム ニオブ酸塩の圧電効果の水晶,LiNbO3リチウム ニオブ酸塩の水晶 |

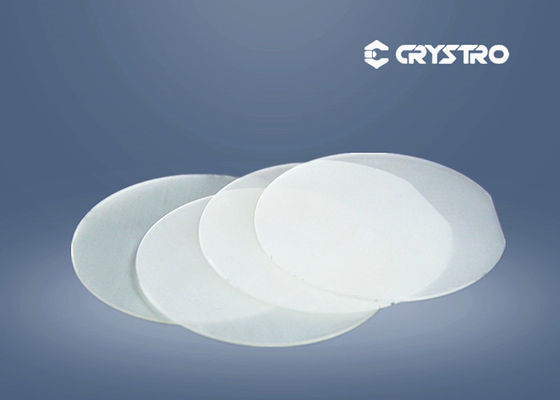

Pyroelectricのためのリチウム ニオブ酸塩LiNbO3 LNの単結晶の基質
LiNbO3 (リチウム ニオブ酸塩、LN)水晶は最も完全に特徴付けられた光学材料の否定的な一軸結晶そして1つである。目に見えるのの広い透明物の範囲を使うとおよび中間infradredおよび優秀な化学薬品および機械安定性は赤外線で適用のためにbifrengent材料として、LNの水晶使用することができる。
大きい電気光学係数によって、高い光学質の水晶の広い光学透明物の窓および供給、LN (リチウム ニオブ酸塩)の水晶は頻繁にnear-infraredおよび赤外線の波長に光学調節のための選択およびQスイッチの材料である。電気光学変調器(EOM)のために水晶は軽い伝播の方向に沿うゼロ残りの複屈折とzカットまたは非ゼロの残りの複屈折および最大にされた有効な電気光学係数とxカットである場合もある。Qスイッチのために水晶はゼロ残りの複屈折と普通zカットであり、電界は軽い伝播の方向へ適用された横断である。LNで圧電気に鳴ることは高い繰返しの頻度に不利な点、しかし適切なpiezoelectrically弱められた設計とある程度克服することができる。
Crystroは提供する:
LiNbO3はまたよい音響工学水晶表面の音波(鋸)のウエファーおよびA-Oの変調器のために使用されてであり。Crystroは音響の(鋸の)等級LiNbOをウエファー、ようにカットのboules、終了する部品および注文の製造された要素の3つの水晶提供する。
LiNbO3の基本的な特性:
水晶Sturucture | 、空間群R3c Trigonalのポイント グループ3m |
融点 | 1253℃ |
Mohsの硬度 | 5 |
密度 | 4.64g/cm3 |
潮解 | どれも |
光学同質性 | ~5x10-5/cm |
透明物の範囲 | 420-5200nm |
吸収係数 | ~0.1%/cm @1064nm |
1064nmの屈折率 | ne =2.146、いいえ= 2.220@1300nm ne =2.156、いいえ= 2.232@1064nm ne =2.203、いいえ= 2.286@632.8nm |
熱拡張係数(25℃で) | //a、2.0x10-6/K //a、2.2x10-6/K |
熱伝導性係数 | 25℃の38 W/m/K |
熱光学係数 | dno/dT =-0.8741.4μmのX 10-6/K dne/dT =39.0731.4μmのX 10-6/K |
Sellmeierの同等化(μmのλ) | 2=4.9048+0.11768/無し(λ2-0.04750)-0.027169λ2 ne 2=4.5820+0.099169/(λ2-0.04443)-0.02195λ2 |
典型的な鋸の特性
切られたタイプ | 鋸 速度 対(m/s) | 電気機械 カップリング要因K2s (%) | 温度 係数の 速度 TCV (10-6/℃) | 温度 係数の 遅れ TCD (10-6/℃) |
127.86 ° Y-X | 3970 | 5.5 | -60 | 78 |
Y-X | 3485 | 4.3 | -85 | 95 |
典型的な指定
指定 | Boule | ウエファー | ||
直径 | Φ3」 | Φ4」 | Φ3」 | Φ4」 |
長さか厚さ(mm) | ≤100 | ≤50 | 0.35-0.5 | |
オリエンテーション | 127.86°Y、64°Y、135°Y、X、Y、Zおよび他の切口 | |||
Ref.Flatのオリエンテーション | X、Y | |||
Ref.Flatの長さ | 22±2mm | 32±2mm | 22±2mm | 32±2mm |
前側の磨くこと | / | ミラーは5-15 Åを磨いた | ||
裏側のラップ | / | 0.3-1.0μm | ||
平坦(μm) | / | ≤15 | ||
弓(μm) | / | ≤25 |
