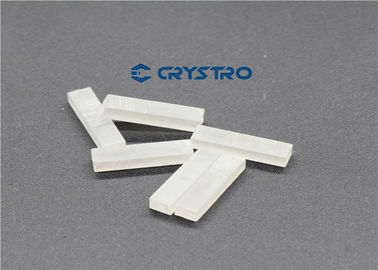

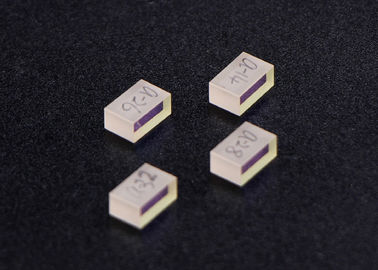

光学アイソレーター装置のためのテルビウム ガリウム ガーネットTGG磁気光学水晶

Terbium Gallium Garnet TGG Magneto Optical Crystal For Optical Isolator Devices
Terbium Gallium Garnet TGG Magneto Optical Crystal For Optical Isolator Devices Terbium Gallium Garnet TGG Magneto Optical Crystal For Optical Isolator Devices Terbium Gallium Garnet TGG Magneto Optical Crystal For Optical Isolator Devices Terbium Gallium Garnet TGG Magneto Optical Crystal For Optical Isolator Devices

大画像 :  光学アイソレーター装置のためのテルビウム ガリウム ガーネットTGG磁気光学水晶

商品の詳細:

起源の場所: 中国
ブランド名: Crystro
証明: SGS/ROHS
モデル番号: JCR200404-01

お支払配送条件:

最小注文数量: 1 羽
価格: USD 20-100/pc

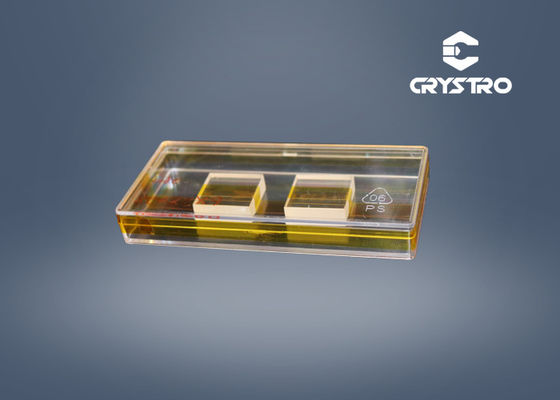

パッケージの詳細: 透明できれいな箱
受渡し時間: 3-4 週間
支払条件: T/T、ウェスタン ・ ユニオン、マネーグラム、ペイパル
供給の能力: 週10000pcs
詳細製品概要
直径: 78mmまで 長さ: 100mmまで
直径の許容: +0/-0.05mm 長さの許容: +/-0.2MM
設置方向: 111 絶滅の比率: >35dB
表面品質: 10/5 AR のコーティング: <0>
ハイライト:

magneto optic materials

,

gadolinium gallium garnet

光学アイソレーター装置のための磁気光学水晶テルビウム ガリウム ガーネット(TGG)

テルビウム ガリウム ガーネット(TGG)はFarady装置のための右の水晶材料です。Faradyのratatorは特別な設計されていた磁石に含まれているTGGの棒より構成されています。回転子を通る光ビームの分極は回転をします。

光学アイソレーターは光ビームが1方向だけで渡るようにする2つの適切に一直線に並べられた偏光子間のファラデー回転子セットです。TGGに、微光の損失一定した、大きいVerdet高い熱導電率およびそれにファラデー装置のための独特な材料をYAGのレーザーおよびチタニウムのために特に適したようにする高く軽い損傷閾値のような優秀な特性の組合せがあります:サファイアの波長可変レーザー、リング レーザーおよび種はレーザーを注入しました。

磁気光学水晶TGGは回転子によってが特別な設計されていた磁石の中で含まれているTGGの棒から成っている470-500nm.Theファラデーを除いて400nm-1100nmからの範囲のファラデー装置のための最適材料、です。回転子を通る磁界の方向とない光ビームの伝播の方向によってだけ光ビームの分極の回転感覚は決まります。



回転の方向は磁界の方向とない光ビームの伝播の方向にだけ依存しています。光学アイソレーターは光ビームが1方向だけで渡るようにする2つの適切に配列された偏光子間の45度の回転子セットから成っています。、微光の損失一定した、大きいverdetのような優秀な特性の組合せによって、高い熱導電率および高く軽い損傷閾値、TGGはFarady装置のための独特な材料です。それはYAGのレーザーおよびチタニウムのために広く利用されています:サファイアの波長可変レーザー、リング レーザー、等。



特徴:

  • 大型のBouleの直径:3"まで
  • 典型的な絶滅の比率:>35 dBの高い等級:>40 dB
  • 1064 nmのVerdetの定数40 rad/T/m
  • 1064 nmのR.i. 1.95



適用:

  • ファラデー回転子;

  • 光学アイソレーター。



主要な特性:

化学式 TB3Ga5O12
Lattic変数 a=12.355Å
成長方法 Czochralski
密度 7.13g/cm3
Mohsの硬度 8.0
融点 1725℃
R.i. 1064nmの1.954



CRYSTROの供給TGGの水晶下記のものの:

オリエンテーション [111] ±15アーク分の内で
波先のゆがみ <1>
絶滅の比率 >35dB
直径の許容 +0.00mm/-0.05mm
長さの許容 +0.2mm/-0.2mm
小さな溝 0.10mm@45のº
平坦 <1>
平行 < 30="" arc="" Seconds="">
Perpendicularity < 5="" arc="" min="">
表面質 10/5の傷/発掘
ARのコーティング <0>
水晶の大きい次元 2.0--直径の76のmm
